摘 要： 隨著變頻技術的飛速發展，紡織行業很多設備都已采用變頻調速控制，以滿足生產各種胚布所需要的速度。本文介紹了易驅GT200系列變頻器在高速劍桿織機上的使用，完全滿足設備所需的低頻力矩及快速平穩啟、停。不僅使設備適應性更強，正常運行過程中還減少斷紗次數，提高生產效率。

 一、設備簡介

    在紡織行業劍桿織機是最為常用的一種新型織機。由于其結構合理, 電氣自動化程度高, 性能穩定, 效率高, 產品質量好, 原料和品種適應范圍廣, 在織造技術領域被廣泛應用于色織、巾被、絲織、毛織、麻織等行業。是織造各種檔次服裝面料以及其它各種坯布的首選機器。但在生產實踐中, 要針對不同品種, 根據織物組織結構、風格、經緯紗線原料和經緯密度等把握不同的織造工藝。而目前劍桿織機的電控技術發展迅速, 其工藝參數基本都可由電氣控制。

二、工藝要求

    劍桿織機的主傳動系統既要保證織機迅速的起動和制動，又可便于操作。首先，平時經紗斷頭操作時織機停在上心，或300°左右平綜位置上，起動時要求織機當轉動到前心打維時已獲得正常車速，保證第一維得到確實打維，防止發生稀路織疵。其次，每當緯紗發生斷頭或引維發生故障失靈時，要求把織機迅速制動在后心位置，以便操作和處理斷維，每當經紗發生斷頭時，要求迅速制動織機，使其停在上心或平綜位置，以便處理斷經。第三，織機具有按鈕控制點動、一維、開車、關車等功能，都需要主傳動系統能快速平穩的起停。

三、易驅GT200變頻器特點

（1）穩速精度高可達±0.5%，轉矩響應快＜20ms；

（2）低頻力矩大，開環矢量模式下，可實現0.5Hz帶載150%運行；

（3）重負載過載能力，150%額定負載1min，180%額定負載3s；

（4）逐波限流功能，能將電機電流限制在某一水平同時不影響輸出轉矩；

（5）工作電壓范圍寬，額定電壓380~440V；

（6）*風道，并外加防護網設計，防止紗線堵塞，環境適應能力強；

（7）過流、過壓、短路、缺相、欠壓等多種全面的保護，有效保護電機；

四、應用優勢

  相對于傳統的劍桿織機，不能實現無級調速，生產效率低、斷紗率高，加工產品種類少。劍桿織機使用易驅GT200系列變頻器具有以下優勢：

（1）提高設備自動化程度，減少人工維護成本；

（2）實現電機無極調速，使紡織品種更加豐富；

（3）根據不同產品設定不同工藝，減少斷紗率，提高產品質量；

（4）變頻設定速度，加工不同紗線，不用更換皮帶，提高效率及產量；

（5）GT200變頻器啟停快速平穩，減少設備沖擊，能有效保護電機；

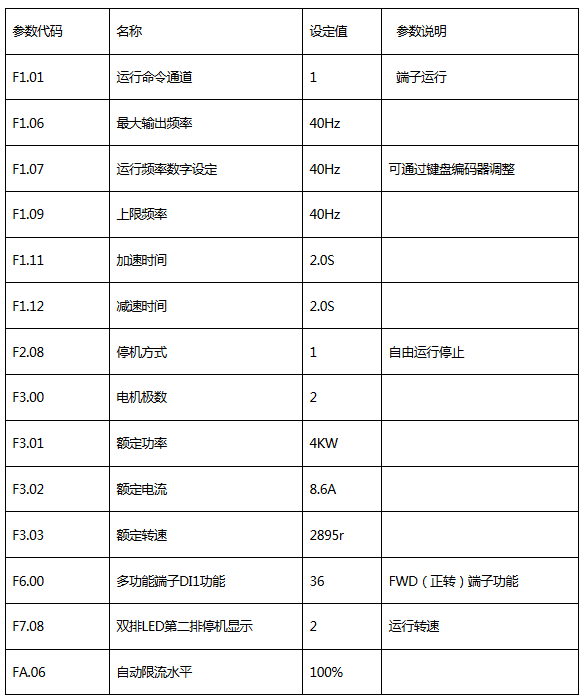

五、GT200變頻器參數

 六、總結

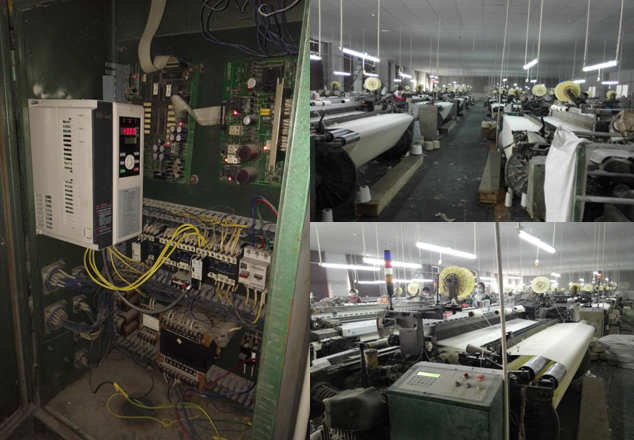

通過在江蘇地區紡織行業劍桿織機上的推廣使用，易驅GT200系列變頻器滿足劍桿織機啟動快速平穩，運行穩定，制動迅速可靠，快速轉矩響應等需求。
經過一段時間的穩定運行，得到客戶的肯定和認可。
